實驗級CGS 10 & 16

流體化床噴射氣流研磨機

CGS機種設計為高速噴嘴以水平方式平均排列,除了氣流在中心對撞的位置能達到研磨的目的,高速氣流經過的路徑由於與周邊氣體的速度差,亦有攪動粉碎的效果。由於粉料不與壁邊直接撞擊,損耗極低,適用於高硬度(例如:鑽石)產品的研磨。高速氣流的動力來源為壓縮空氣,所能達到的細度極限約在1~2um(d50)。

機台特點在於所使用的出料分級系統,此分級系統採用NETZSCH專利的ConVor設計,同時採用水平的運作方式。此兩特點對於研磨完成物料的粒徑分佈寬窄的完成時間有關鍵性的影響。

ConVor分離機構的特殊幾何形狀,讓粉料在經過分離系統時能夠保持相同速率,避免旋轉出料時因速度增加而造成額外的力道將過大粉料一併吸出分離系統,並得到競爭廠牌無法達到的極狹窄粒徑分佈曲線。水平旋轉式的分離運作方式則可讓分離系統在運作時,粉料由各個角度進入分離器時所受的力道相同,因此出料尺寸可受準確控制。

CGS同樣有實驗及量產機種,任何在實驗機種上所達到的結果,皆能在量產機種上放大產出。不同研磨室內襯,防爆設計皆可提供。此外,各乾式研磨機種的測試皆可在捷南或德國NETZSCH實驗室進行。

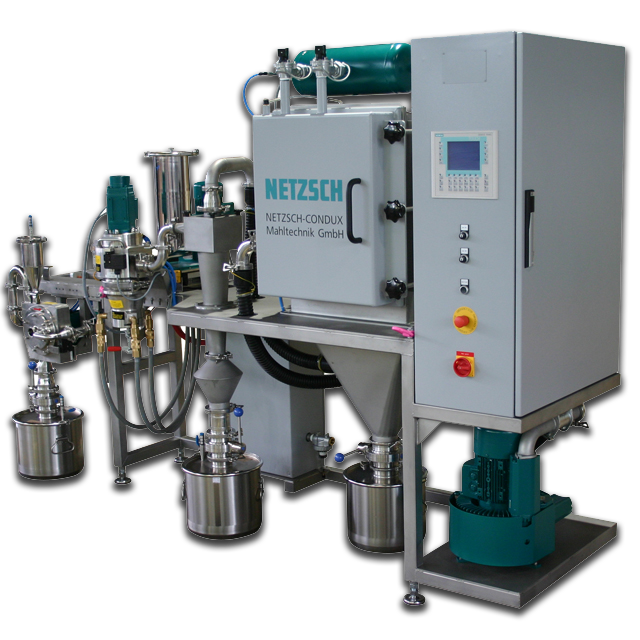

cgs

技術

  • 粒徑d97 5 µm到d97 70 µm (石灰石)
  • 氣流研磨適合於從軟到硬的所有材質的研磨
  • 藉由氣流帶動顆粒,顆粒與顆粒的相互作用進行粉碎,並通過分級輪來調整粒徑範圍
  • 可調整進氣量和分級輪轉速來達到理想的物料細度
  • 最終物料具有極佳的粒度分佈,無大顆粒
  • 完全自磨-無磨損-無污染
  • 可冷卻(20°C), 適用於溫度敏感產品
  • 清洗維修方便
  • 可靈活地與其他機械組合
  • 可選設計: 抗壓,密封,耐磨

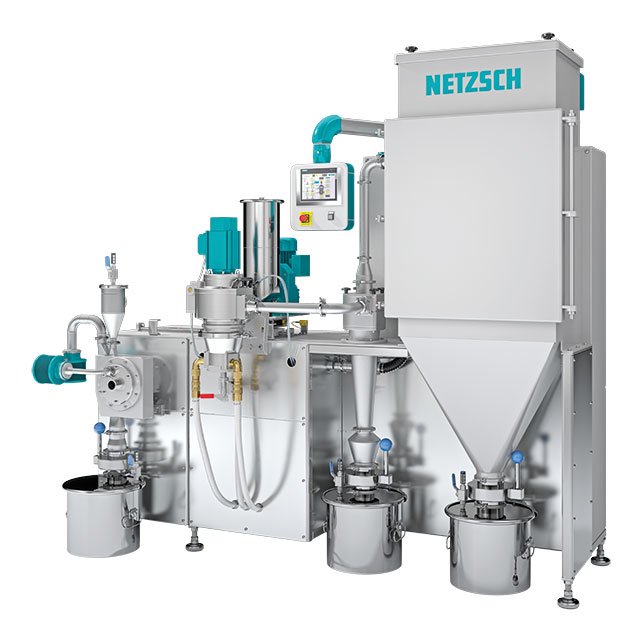

NETZSCH_LabPilotPlant
